Princip rada vodenog rezanja – Flow – Dynamic Waterjet Tehnologija

Princip rada vodenog rezanja je baziran na prolazu vode kroz uski regulator protoka vode i reznu cijev pod visokim pritiskom. U dodiru sa materijalom kinetička energija se pretvara u energiju pritiska i na taj način razreže materijal.

Snaga i brzina vodenog mlaza reže mekane materijale, a uz dodatak abrazivnog pijeska proces rezanja se proširuje na gotovo sve moguće materijale. Ključ rezanja vodenim mlazom je u koherentnosti mlaza. Debljina reza se kreće od 0,08 mm do 1,3 mm ovisno o vrsti i debljini materijala što ovoj tehnologiji daje veliku prednost u uštedi materijala. Sustav upravljanja na waterjet strojevima omogućava rezanje različitih oblika sa velikom preciznošću i kvalitetom reza. Za razliku od metalnih rezača, vodeni rezač se nikada neće pregrijati ili otupiti.

Čistim vodenim mlazom možemo rezati mekše materijale kao što su papir, drvo, koža, tekstil i guma, dok dodavanjem abrazivnog pijeska možemo rezati gotove sve ostale tvrde materijale kao to su kamen, staklo, metal, keramika i dr.



Iskusite novu razinu bržeg rada i produktivnosti uz Mach 500, vašeg rješenja za rezanje. Kombinirajući neusporedivu točnost s najbržim ubrzanjem u waterjet svijetu, Mach 500 će podići vašu produktivnost rezanja i razinu performansi.

Više mogućnosti. Veća produktivnost. Više točnosti. Veća pouzdanost. Napravite više.



Spada među nekonvencionalne postupke obrade metala, koje se temelje na postupku mehaničkog odvajanja čestica. Abrazivni vodeni mlaz je tanak mlaz mješavine vode i kremenog pijeska pod visokim tlakom, koji djeluje na radni komad koji se obrađuje i erozijom odnosi osnovni materijal, te tako radi rez.

Omogućuje rezanje metala (nehrđajući čelik, aluminijske legure, kaljeni čelik, bakar i mesing (sve do 300 mm debljine), tvrdi metal), staklo, kamen (npr. granit), plastiku, gumu, drvo, polistiren itd.

Vodeno rezanje ne zagrijava materijal, što je naročito korisno za čelike koji su namjenjeni za toplinsku obradu. Rezanje vodom je povoljno kod alatnog čelika i drugih metala, kod kojih izlaganje visokim temperaturama može promijeniti svojstva materijala. Mala širina zareza omogućuje bolju iskoristivost sirovine. Preciznost i točnost vašeg rezanja vodenim mlazom jednako su dobre koliko i abraziv koji koristite.

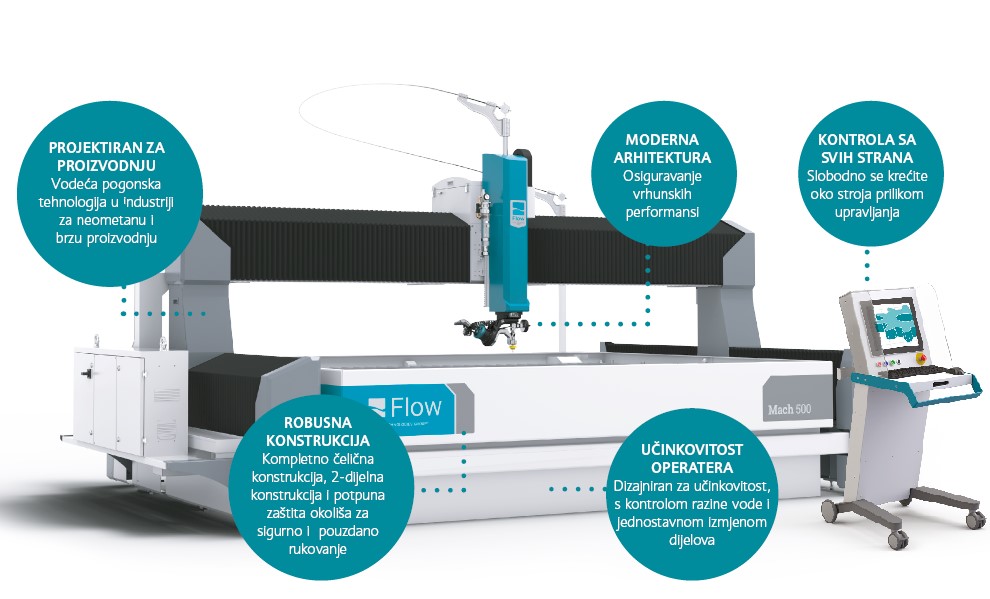

Mach 500 X-Y Sistem

Mach 500 je najrobusnije rješenje u industriji vodenog rezanja, koje je bez premca po pitanju tehnologije i dizajna daje mogućnost da izrežete više dijelova s neusporedivom točnosti, što ima za rezultat podizanje razine proizvodnje

Glavne značajke uključuju:



  • Mach 500 je izgrađen korištenjem modernog dizajna koji ujedinjuje najsuvremenije značajke poput Dynamic Waterjet ili Dynamic Waterjet XD
  • FlowMaster inteligentni CAD / CAM softver jednostavan za korištenje i brzo programiranje
  • Sustav je kombinacija vrhunskih komponenti CNC pogona (motori, vodilice i električni sustav) zajedno s Flow-om visokotlačnom tehnologijom
  • Sve komponente strojeva kontrolirane su praktičnom radnom konzolom koja se lako može pomicati i obuhvaća cijelu radnu površinu
  • Motorizirana Z-os
  • Paket zaštite CNC sustava od utjecaja okoliša sastoji se od industrijskih mjehova koji se pomiču kako bi zaštitili vitalne dijelove od prljavštine iz okoliša
  • Y-os i vertikalna Z-os upotrebljavaju 360 ° zaštitu zaštitnim mjehovima koji imaju ulogu potpune izolacije vitalnih dijelova od utjecaja okoliša
  • Baza X-osi također koristi mjehove i dvostruku zaštitu štitnicima kako bi se osigurala zaštita komponenti od utjecaja okoliša
  • Tvornički laserski kalibrirana kuglična vretena još se jednom dinamički testiraju na lokaciji kupca pomoću sistema RENISHAW ball bar kako bi se osigurala preciznost koju garantira proizvođač
  • Veći zavareni spojevi su vareni prema najvišim standardima i prolaze najstrože standarde kontrole kako bi se osiguralo uske tolerancije prilikom izrade stroja

Dynamic Waterjet Tehnologija

Dynamic Waterjet predstavlja najveće dostignuće u vodenom rezanju ikada. Flow je prevladao i ono što su svi prihvatili kao granice u vodenom rezanju. Dynamic Waterjet proizvodi dijelove sa visokom tolerancijom pri najvišoj brzini rezanja. Konus koji nastaje na reznim komadima prilikom standardnog vodenog rezanja skoro u potpunosti je eliminiran. Jednostavno je proizvoditi komade koji zahtijevaju preciznost. Za preciznije rezanje, dijelovi mogu biti proizvedeni 25% – 30% brže nego na uobičajenim sistemima bez konusa. Kako se troškovi rada ne razlikuju u odnosu na uobičajene sisteme, troškovi dijelova su značajno reducirani. Dynamic Waterjet kombinira inovativnu kinematiku i visoko razvijene matematičke modele, jednostavnost uporabe i inteligentan operativni

sustav. Koristeći Flow revolucionarnu SmartStream tehnologiju da bi predvidjeli dinamiku mlaza vode tijekom procesa rezanja, korisnik može početi proizvoditi savršene dijelove bez specijalnog treninga. Jednostavnim unosom tipa materijala, debljine i željenih završetaka rubova Flow SmartStream tehnologija automatski kalkulira i kontrolira sve pokrete rezne glave kako bi se proizveli dijelove sa visokom preciznošću u manje vremena. Nijedan drugi vodeni rezač to ne može.

A/B 5 osni sustav pomicanja i zakretni zglob

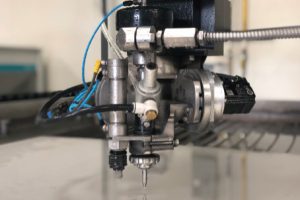

Flow je razvio vlastiti mehanički dizajn koji omogućuje trodimenzionalno kretanje glave za rezanje. Rezna glava Dynamic Waterjet ima mali, artikuliran zglob

koji se naginje i rotira u bilo kojem smjeru od njegove vertikalne polazišne točke. DYNAMIC WATERJET mijenja kut mlaza vode kako bi kompenzirao nepravilnosti mlaza i eliminirao podrezivanje i moguće konusno rezanje. Izrada dijelova visokih tolerancija postaje moguće sa mnogo većim brzinama rezanja. Flow koristi naprednu kinematiku za izračunavanje preciznog kretanja svake od 5 osi simultano kako bi se prilagodile promjenama kuta rezne glava.

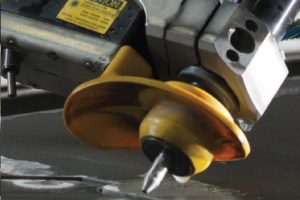

Precizni brzo stezajući držač rezne glave

Kako bi se dobili optimalni rezultati rezanja , potrebno je imati preciznu i čvrstu kontrolu rezne glave. Dynamic Waterjet glava ima sistem brzog stezanja koji fiksira samu glavu pri najnižoj točki blizu samog reznog mlaza.

Patentirani dizajn eliminira nekoliko centimetara moguće greške iskrivljenja glave. Iskrivljenje glave nastaje zakretanjem rezne glave oko točke hvatišta pod utjecajem vodenog mlaza i može utjecati na tolerancije rezanih dijelova. Dizajn brzo stezajućeg držača omogućava otpuštanje rezne glave u sekundama radi mogućeg održavanja.

  • Minimalni razmak od vrha rezne glave i točke držanja
  • Precizna kontrola i centriranje rezne glave
  • Jednostavan i brz pristup za moguće održavanje

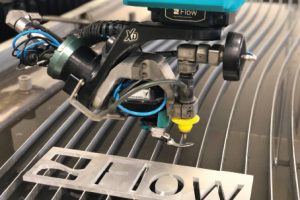

Dynamic XD®

Visokoprecizna 3D tehnologija rezanja s integracijom 3D funkcionalnosti.
Dynamic Waterjet – vrhunska točnost, brzina i fleksibilnost.
Precizno pomicanje u 5 osi, mogućnost rezanja složenih kutova s visokom preciznošću.
Zajedno s Compass tehnologijom, Dynamic XD je najbrža, najpreciznija rezna glava s najvećom dozom fleksibilnosti.

, , , , , , ,
